Hoe controleer je een vloerverwarming installatie bij terugkerend drukverlies in ??n lus?

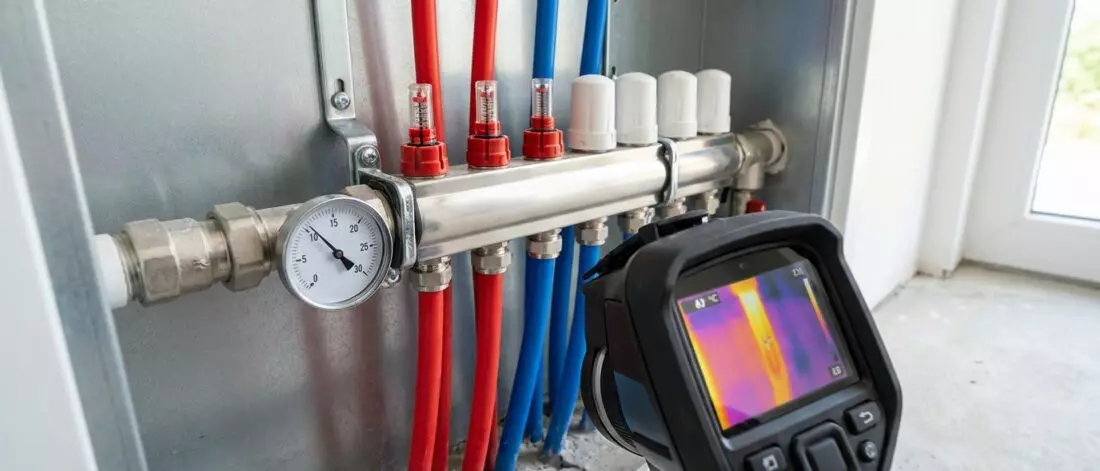

Hoe controleer je een vloerverwarming installatie bij terugkerend drukverlies in één lus staat centraal. Lees de manometer bij de verdeler, vergelijk debiet in flowmeters en sluit per lus afsluiters. Als lekdetectiespecialist help ik je gericht.
Check eerst simpele oorzaken voor de drukval. Ontlucht de lus en spoel tot lucht weg is. Controleer circulatiepomp, vuilfilter en terugslagklep. Kijk naar expansievat en vulkraan. Volg aanvoer en retour bij ketel of warmtepomp.
Inhoudsopgave
Blijft het drukverlies dan bewijs je de lekkage met een druktest en gerichte lekdetectie. Gebruik tracer gas met waterstof, thermografie met warmtebeeld camera en akoestische meting. Zo vind je de verdachte lus zonder breekwerk en werk je veilig.
Hoe je een vloerverwarming controleert bij terugkerend drukverlies in één lus
Terugkerend drukverlies in één lus van je vloerverwarming betekent dat de manometer steeds zakt zodra juist die ene kring actief is of gevuld wordt. Je hebt het dus over een lokaal probleem binnen een groter systeem met verdeler, pomp, regelset en meerdere kringen. Bij vloerverwarming met PEX of PE RT buis en verdelers van merken als Wavin, Uponor, Viega of Rehau zie je dit vooral bij een microlek, een slecht sluitende koppeling bij de verdeler, luchtinslag of een defect expansievat in het circuit. Door gestructureerd te meten en te isoleren vind je de oorzaak zonder hak en breekwerk.
Korte geschiedenis en waarom drukcontrole cruciaal is
Van de Romeinse vloerverwarming met hypocaust naar moderne lage temperatuur systemen met modulerende pompen van Grundfos en regelunits van Danfoss groeide vloerverwarming uit tot standaard in energiezuinige woningen en woningen met warmtepomp. De lage aanvoertemperatuur vraagt om een gesloten en gebalanceerd circuit. Elk lekje veroorzaakt lucht in de lus, ongelijkmatige opwarming, extra gebruik van de pomp en blijvend drukverlies. Daarom hoort drukcontrole bij periodiek onderhoud en zeker wanneer één lus consequent de druk laat dalen.
Hoe het systeem werkt en waar druk kan weglekken
Een gemiddelde installatie bestaat uit een aanvoer en retour, een verdeler met debietmeters en afsluiters, een circulatiepomp, soms een mengventiel, automatische ontluchters, een expansievat en meerdere lussen van kunststof buis. Drukverlies in één lus ontstaat vooral op knel en perskoppelingen bij de verdeler, in bochten met mechanische belasting, rond vloerdilataties of door corrosie in metalen fittingen bij zuurstofdiffusie. Ook een lekke automatische ontluchter, slib in de debietmeter of een te hoge pompsnelheid die cavitatie veroorzaakt kan het beeld versterken.

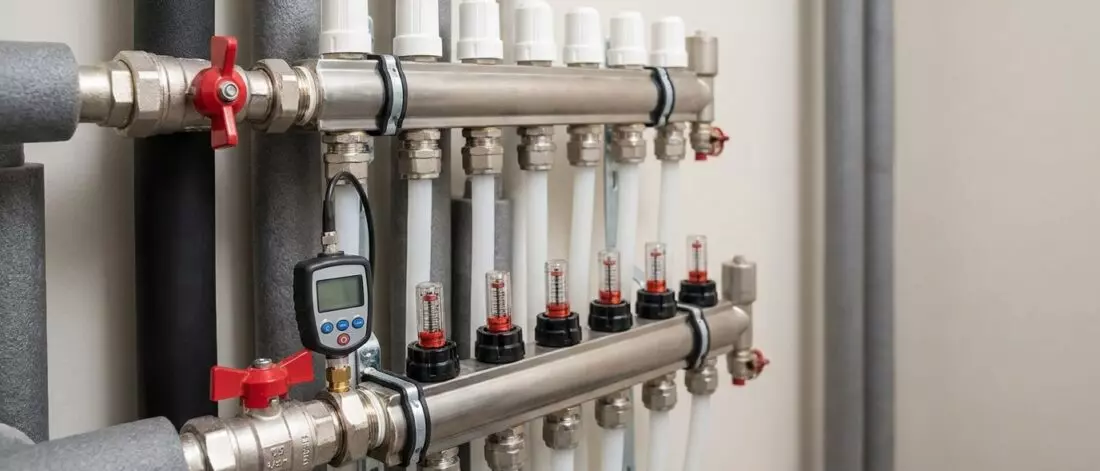

Stappenplan om terugkerend drukverlies in één lus te controleren
- Isoleren van de lus: sluit alle kringen op de verdeler en laat alleen de verdachte lus open. Noteer druk en tijd op de manometer zodat je zeker weet dat het drukverlies echt uit deze lus komt.
- Visuele en akoestische controle: controleer de verdeler op sporen van oxidatie, zweetnatte plekken bij wartels en koppelingen. Luister of je licht gesis hoort bij automatische ontluchters en draai deze tijdelijk dicht om invloed uit te sluiten.
- Ontluchten en bijvullen: spoel de enkele lus via de vul en aftapkraan tot er geen luchtbellen meer komen. Stel de druk in op de gewenste waarde en markeer de startdruk. Lucht kan drukval imiteren, dus dit sluit je eerst uit.
- Druktest met koud medium: voer een druktest uit met water of droog stikstof via een testpomp tot een stabiele testdruk. Monitor de daling per uur. Een constante lineaire daling wijst op lekkage in de lus of koppeling.
- Thermografie onder belasting: verwarm de verdachte lus en scan de vloer met een FLIR camera. Een koude vlek of een plots temperatuurverschil langs het buisspoor correleert vaak met de lekplek.
- Traceergas en snuffelmeting: laat de lus leeglopen en vul deze met forming gas op lage overdruk. Gebruik een gas sniffer en akoestische microfoon rondom plinten, naden en doorvoeren om het exacte punt te lokaliseren.
Belangrijkste oorzaken en types van drukverlies in een enkele lus
- Microlek in de buis: een minuscule perforatie door een schroef of spijker in het loopgebied onder de afwerkvloer veroorzaakt langzaam drukverlies en lokale vochtplekken.
- Ongedichte wartel op de verdeler: de knelkoppeling of persfitting op de aanvoer of retour van de specifieke lus kan zweten, vaak zichtbaar als groene aanslag of corrosie.
- Defecte automatische ontluchter: een ontluchter die niet volledig sluit kan bij temperatuurschommeling constant kleine hoeveelheden water verliezen.
- Interne scheur bij dilatatie: op de overgang bij een uitzetvoeg kan de buis in de mantel zijn ingesneden, wat pas bij opwarming drukverlies geeft.
- Overbelasting door pompsetting: een te hoge pompsnelheid creëert drukschommeling en cavitatie die koppelingen loswerkt en het drukbeeld verstoort.
Testmethoden zonder hak en breekwerk die resultaat geven
Met een nauwkeurige druktest en logging, thermografie, akoestische correlatie en traceergas localiseer je het lekpunt tot op tientallen millimeters nauwkeurig. Bij Ultrices lekdetectie gebruiken we onder meer een digitale manometer met datalog, een FLIR warmtebeeldcamera, een ultrasone flowmeter, een akoestische sensor en forming gas met waterstof in stikstof voor hoge gevoeligheid. Zo blijft je vloer dicht en vind je de oorzaak snel. Wil je verdieping over het opsporen van lekken in deze toepassing, lees dan verder via vloerverwarming lekkage opsporen stap voor stap of ontdek hoe wij meten zonder sloop via lekdetectie zonder hak en breekwerk bij vloerverwarming. Voor wie vooral zekerheid wil over de meetopzet en testdruk is er onze pagina over de professionele druktest van je vloerverwarming.
Veelgemaakte installatiefouten en hoe je ze uitsluit
- Verwisselde aanvoer en retour: een verkeerd aangesloten verdeler geeft onlogische debieten en kan de verdachte lus onder ongunstige stroming zetten, check de stromingsrichting en temperatuur.
- Slap afgestelde drukregelaar: een drukbegrenzer of beveiligingsventiel dat te vroeg opent lijkt op een lek, verifieer openingsdruk en vervang bij twijfel.
- Slib en vuil in debietmeters: vervuiling laat meters klemmen waardoor ontluchten en testen mislukken, spoel het systeem en plaats een Spirotech vuilafscheider of Flamco lucht en vuilafscheider.
- Fout in lengte of legpatroon: een te lange lus of knelpunten door te krappe bochten verhogen weerstand en veroorzaken ruis in de meting, vergelijk met legplan of thermografische kaart.
- Expansievat zonder voorlading: een leeg expansievat veroorzaakt drukval bij afkoelen, controleer voorluchtdruk en membraanconditie.
Praktische tips voor snelle diagnose en herstel
- Werk lus voor lus: sluit alle kringen en test elke lus apart voor een eenduidige meting zonder ruis van andere delen.
- Noteer druk en tijd: maak een simpel logboek met waarden per kwartier zodat je patronen herkent en de installateur gerichte data geeft.
- Controleer bij verschillende temperaturen: test zowel koud als bij bedrijfstemperatuur zodat thermische uitzetting en microlekken zichtbaar worden.
- Vervang goedkope kritieke onderdelen: automatische ontluchters en pakkingen zijn betaalbaar en lossen een deel van de gevallen direct op.
Wanneer je een specialist inschakelt en wat je krijgt
Blijft de druk wegvallen in die ene lus, dan loont het om ons in te schakelen. Bij Ultrices lekdetectie krijg je een volledig onderzoek inclusief thermografie, druktest, traceergas en eindrapport met hersteladvies. Je ontvangt binnen vierentwintig uur een kosteloze indicatie en we leveren een uitgebreid expertiseverslag binnen drie dagen. We werken landelijk, hebben meer dan vijftien jaar ervaring, vijf op vijf sterren van onze klanten en we werken zonder hak en breekwerk. Geen oplossing betekent geen betaling, volledig no cure no pay. Onze technisch manager ir. Jeroen de Vries en lead specialist Sanne Bakker sturen het onderzoek aan en bewaken de meetkwaliteit. Wil je direct duidelijkheid over kosten en doorlooptijd, vraag dan nu een gratis offerte voor drukverlies in één lus van je vloerverwarming aan en plan een meetmoment dat past.
Meest gestelde vragen
1. Hoe controleer je een vloerverwarming installatie bij terugkerend drukverlies in een lus?
Zet eerst de verdeler centraal. Sluit de aanvoer en retour richting de ketel en controleer of het expansievat en de vulkraan niet doorlaten. Zet een betrouwbare manometer op de testnippel en breng de installatie op circa 2 bar bij koude vloer. Sluit alle lussen op de verdeler, open vervolgens één lus tegelijk en observeer de drukval gedurende minimaal vijftien minuten. Zie je drukverlies met alleen die ene lus open, dan is je verdachte circuit bevestigd. Check ook de automatische ontluchter en debietmeters, en vergelijk aanvoer en retour temperatuur met een IR thermometer of thermische camera van bijvoorbeeld FLIR.
Wil je het waterverlies exact lokaliseren, voer dan een druktest uit met water of forminggas 95 procent stikstof en 5 procent waterstof tot de door de fabrikant toegestane testdruk. Volg het leidingtracé met thermografie en akoestische lekdetectie. Bij Ultrices lekdetectie combineren we drukcurve analyse met beeldvorming voor zekerheid zonder breekwerk. Benieuwd hoe thermografie in badkamers werkt, lees meer bij onze uitleg over warmtebeeld onderzoek via deze pagina Badkamer lekdetectie met thermografie (/lekdetectie-diensten/badkamer-lekdetectie-met-thermografie/).
2. Waarom zakt de druk steeds in één vloerverwarming lus en hoe vind je het lek snel?
Meestal speelt een microlek in de buis of bij een koppeling op de verdeler, soms veroorzaakt door een schroef of boorgat, krimp in de dekvloer of een verouderde O ring. Minder voor de hand liggend zijn een lekkende automatische ontluchter, een vuilfilter die niet afsluit of een defecte manometer die je op het verkeerde been zet. Sluit alle andere lussen en maak een referentiedruk. Daalt de druk met alleen de verdachte lus open, dan heb je de bron gelokaliseerd op circuitniveau.
Versnel de pinpoint door de lus afzonderlijk te persen met forminggas en met een gas sniffer op waterstof te scannen langs plinten, dilataties en bij doorvoeren. Thermografie toont vaak een koude veeg of warme hotspot bij een capillaire lekkage, zeker onder tegels in de badkamer. Voor een voorbeeld uit de praktijk en doeltreffende metingen zonder sloop, bekijk onze uitlegpagina over onderzoek zonder hakken Badkamer lekdetectie zonder hakken (/lekdetectie-diensten/badkamer-lekdetectie-zonder-hakken/).
3. Welke testmethode is het meest betrouwbaar bij microlekkage in een vloerverwarming lus water of forminggas?
Waterpersen is prima om grote lekken snel te ontmaskeren en volgt de richtlijnen uit EN 1264 en ISSO publicaties. Bij microlekkage raden wij forminggas aan 95 procent stikstof en 5 procent waterstof. Dit mengsel is veilig in gebruik binnen de gestelde normen en kruipt door minuscule kieren waar water niet direct doorheen sijpelt. Houd je aan de fabrikant maxima vaak circa 6 bar voor water en 3 bar voor gas en log de drukcurve in de tijd voor bewijsvoering.
Combineer de gastest met een waterstof detector en thermografie om de exacte plek te fixeren. In natte ruimtes levert warmtevastelging vaak een duidelijk thermisch signaal op zodra de lus kort draait. Onze specialisten bij Ultrices lekdetectie werken met gekalibreerde manometers en camera s van merken als FLIR en Trotec en leveren een compleet rapport dat door Nederlandse verzekeraars wordt geaccepteerd. Wil je weten hoe zo n dossier eruit ziet, lees dan over een rapport voor verzekeraars Badkamer lekkage rapport verzekering (/lekdetectie-diensten/badkamer-lekkage-rapport-verzekering/).
4. Hoe lees je de verdeler om te zien welke vloerlus druk verliest en wat kun je direct doen?
Kijk naar de debietmeters op de aanvoerzijde. Een zwevende vlotter die schokt of langzaam inzakt kan duiden op lucht of een beginnende lekkage. Vergelijk aanvoer en retour door voeler of infrarood meting. Een lus met opvallend temperatuurverschil en onrustige flow is vaak de boosdoener. Ontlucht die lus gericht via het hoogste punt of via de ontluchter op de verdeler en herstel de proefdruk, dan zie je of de drukval terugkomt.
Blijft de druk dalen, isoleer de lus met de kogelkranen indien aanwezig en voer een aparte druktest uit. Noteer startdruk, tijd en einddruk voor een reproduceerbaar resultaat volgens Kiwa en ISSO werkwijzen. Voor een visuele controle onder tegelvloeren is warmtebeeld ideaal. Bekijk hoe wij dat inzetten in natte zones bij onze uitlegpagina Badkamer lekdetectie met camera (/lekdetectie-diensten/badkamer-lekdetectie-met-camera/).
5. Wat kost professionele lekdetectie bij drukverlies in een vloerverwarming lus en krijg je een rapport voor de verzekering?
Reken in Nederland op een investering vanaf circa 295 tot 495 euro afhankelijk van bereikbaarheid, aantal lussen en benodigde meetmethoden zoals thermografie, akoestisch onderzoek en forminggas. Je ontvangt bij Ultrices lekdetectie een helder meetrapport met foto s, thermogrammen, drukcurves en een hersteladvies zodat je installateur gericht kan open maken op de juiste plek. Dit voorkomt onnodig hak en breekwerk en beperkt gevolgschade.
Verzekeraars vragen vaak om onderbouwing met meetwaarden en bevindingen. Onze rapporten sluiten aan op de eisen van grote verzekeraars en helpen bij een vlotte schadeafwikkeling. Wil je snel inzicht in prijs en beschikbaarheid, vraag direct een vrijblijvende prijsopgave aan via Offerte voor lekdetectie in de badkamer (/lekdetectie-diensten/offerte-lekdetectie-badkamer/).
